變頻串聯諧振試驗成套裝置是采用變頻調壓方式進行交流耐壓試驗的設備。裝置運用串聯諧振原理，利用較小容量的供電電源可完成等效于供電電源30～150倍容量的試驗，大大緩解了現場試驗電源容量不足的問題。該儀器廣泛應用于四級、五級承裝（修、試）電力設施企業、供電、發電、鐵路、鋼鐵、石化、礦山、輸變電裝備制造等行業，適用于6kV～35kV電壓等級的大容量、高電壓的電容性試品，如發電機組、高壓交聯電纜、電力變壓器、高電壓互感器、高壓斷路器、高壓套管等設備的交接試驗和預防性試驗。
工作原理
變頻串聯諧振試驗成套裝置運用串并聯諧振的原理，利用勵磁變壓器激發諧振回路，調節變頻調壓電源的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓施加到試品上電壓，使試品上高壓達變頻串聯諧振試驗裝置為自主研發的變頻、調壓軟件技術。變頻調壓電源采用16位精細變頻、10KHZ載波頻率、SPWM和進口原裝IPM整體模塊設計、制造。成套裝置符合有關高壓試驗的規程和要求。
產品特點
1、成套裝置體積小、重量輕、攜帶方便。變頻調壓電源采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，同時裝置也有很強的過載能力。
2、裝置自動調諧功能強大。自動調諧時，從30Hz到300Hz自動掃頻，用戶能直觀地看到裝置調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，之后準確鎖定諧振頻率。
3、裝置能靈活整定試驗電壓、調頻范圍、加壓時間。支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗模式，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
4、裝置采用大尺寸彩屏顯示試驗數據、試驗狀態，并有實時操作步驟提示功能。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。試驗結果能計算出被試品電容值。自備微型打印機，具備試驗數據打印功能。
5、裝置保護功能完善，安全可靠高。具有過電流、過電壓及閃絡保護功能，可有效保護人身及設備安全。
設備組成

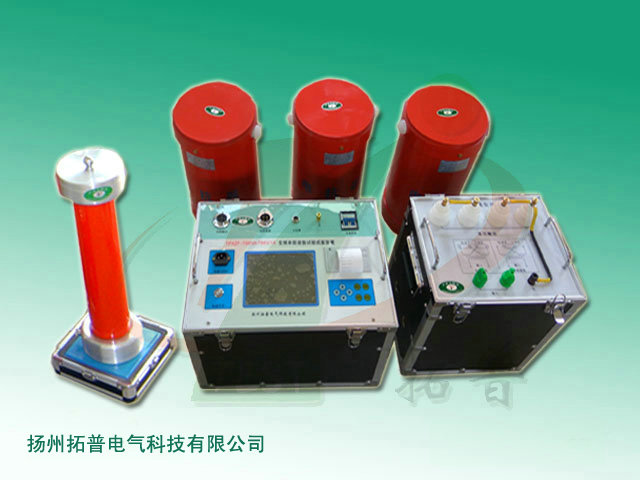

成套設備主要由變頻調壓電源1臺、勵磁變壓器1臺、高壓電抗器3臺、電容分壓器1臺、附件箱1件組成。
技術指標
1、儀器工作電源：AC220V±10%單相、50Hz
2、功率電源電壓：AC380V±10%單相、50Hz
3、輸出電壓：75kV
4、輸出容量：75kVA
5、輸出頻率范圍：30Hz～300Hz
6、裝置測量精度：1.0級
7、連續試驗時間：＞60min
8、頻率調節分辨率：0.01Hz
9、輸出波形：正弦波，波形畸變率≤0.5%
10、頻率調節靈敏度：0.1Hz，不穩定度≤0.5%
11、系統品質因數：20～60
注：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
