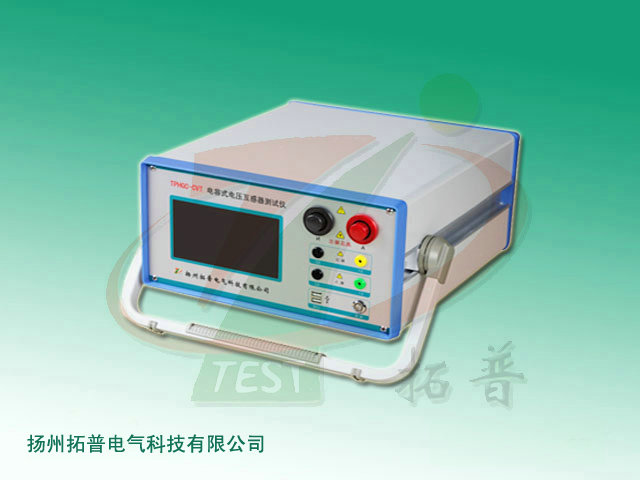

電容電磁式電壓互感器測試儀是在傳統基于調壓器、升壓器、串聯諧振的互感器校驗裝置的基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的革新型PT測試儀器。該儀器采用高性能DSP+FPGA以及ARM工控機、專業的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高，是電力行業用于互感器的專業測試儀器。
功能特點
1、該電容式電壓互感器測試儀單臺儀器即可實現電容式PT（CVT）、電磁式PT的誤差測試，無需諧振升壓裝置、標準電壓互感器、負載箱、校驗儀等設備，大大降低了現場校驗誤差的工作量。
2、儀器測試范圍寬，能測試電壓等級為6kV～800kV電磁式電壓互感器。
3、內部采用0.01級的標準電壓互感器，采用測差法測試互感器的低壓誤差；利用變頻測試技術得到工作區間的勵磁特性曲線，結合低壓實測的誤差值用外推法分析出互感器整個工作量程的誤差。儀器的測試等級可達到0.05級。測試過程中，產生不超過3kV的測試電壓，保證現場測試的安全性。
4、測試接線簡單，操作簡單易學，只需根據引導提示操作即可輕松完成互感器校驗工作，大大提高了測試效率。
5、具有智能判斷外部接線狀況，提示接線錯誤、變比、極性錯誤等。
6、自動對測試數據進行化整，并判斷是否超差，超差數據使用反色顯示，對互感器的數據特性直觀明了。
7、大規模存貯器可存儲現場測試數據多達10000條。
8、儀器采用鋁型材機箱，具備良好的抗干擾性，并且保障現場高壓試驗時的操作人員安全和設備安全。
9、儀器采用高分辨率大尺寸8寸真彩色液晶顯示，戶外強光下清晰顯示，帶有觸摸屏輔助操作，簡單快捷。
技術參數
1、測試用途：CVT、PT誤差校驗
2、低壓輸出：0～120V 5Arms，12A（峰值） 600VA
3、高壓輸出：0～3000V
4、PT變比測量：精度：1～350 ＜0.03%
350～1100 ＜0.05%
＞1100 ＜0.07%
5、相位測量：精度：±2min
分辨率：0.1min
6、二次繞組電阻測量：范圍：0～500Ω
精度：0.5%±2mΩ
7、交流負載測量：范圍：0～1000VA
精度：0.5%±0.05VA
8、工作電源：AC220V±10%，50Hz
9、工作環境：溫度：-10℃～50℃
濕度：≤90%
