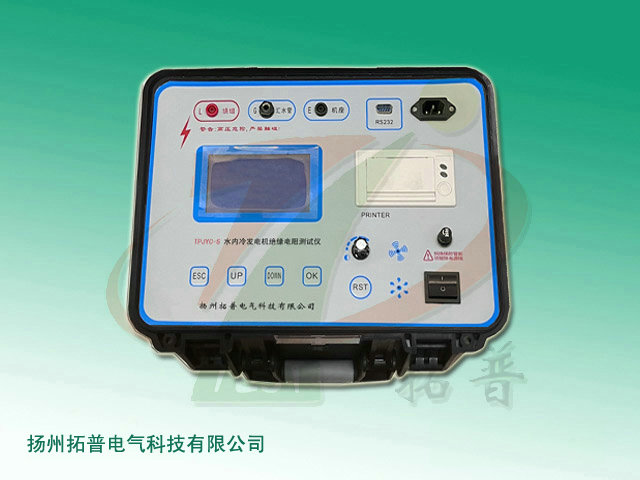

本儀器用于測量水內冷發電機定子繞組的絕緣性能，同類產品中具有自動補償并消除水的極化電勢對測量結果的影響的功能，從根本上克服了其他同類產品的缺陷。也就是說：即使是所謂的匯水管帶電，本儀器也能保證測量結果的真實性、準確性。帶載能力強，輸出額定負高壓2500V，短路電流約40mA；負載70kΩ時，壓降<10%，與同類產品比較，自動化程度高。除了能準確測量絕緣性能外，本儀器能自動測量溫度、濕度、時間；自動計算吸收比、極化指數；能存儲每次測量結果；自帶打印機；能與計算機通信。
功能特點
1、采用微電腦控制，菜單操作，大屏幕液晶LCD點陣顯示，低壓屏蔽法測量，性能穩定，屬智能化儀表；
2、自動測量R15、R60、R600，自動計算吸收比、極化指數；
3、測試電壓為負高壓2500V，帶載能力強。繞組與匯水管間電阻（水阻）低至70kΩ時，測試電壓跌落<10%；
4、測量范圍為0 ~10GΩ，自動切換量程；
5、能自動補償并消除水的極化電勢對測試結果的影響。匯水管與機座間電阻低至3kΩ時，仍能保證測量準確度；
6、模擬條指針與數字顯示相結合，形象的表明數據的變化趨勢及準確的測量結果；
7、隨時顯示測試時間，且每隔15秒蜂鳴器自動鳴叫提示；
8、測量完畢自動泄放高壓，高壓泄放時間不超過5秒；
9、自動測量環境溫度、空氣濕度及每次測試的日期與時間；
10、能保存60組測量結果，且數據20年可不丟失；
11、自帶RS232接口，能與計算機數據通信；自帶打印機，可對測量結果進行打印，免去了抄表工作；
12、具有完善的保護功能，工作可靠性高。
技術參數

額定測試電壓	負高壓2500V
輸出測試電壓	±10%
高壓帶載能力	負載70kΩ  電壓跌落< 10%
測量范圍	0 ~ 10GΩ
準確度等級	10.0級
0 ~5GΩ范圍的基本誤差	±( 10%·Rx + 2d )
5~10GΩ范圍的基本誤差	±( 20%·Rx + 4d )
高壓顯示誤差	±( 5%·Ux + 1d )
溫度測量誤差	±0.5℃
空氣濕度測量誤差	±4%RH
供電電源	50Hz 220V ±10%
耗電	< 250W
絕緣電阻	> 50 MΩ （500V）（測試線與機殼間）
耐壓	AC3kV 50Hz 1min（測試線與機殼間）
工作溫度與濕度	0℃ ~ + 40℃   < 85%RH
貯存溫度與濕度	- 20℃ ~ + 50℃  < 90%RH
