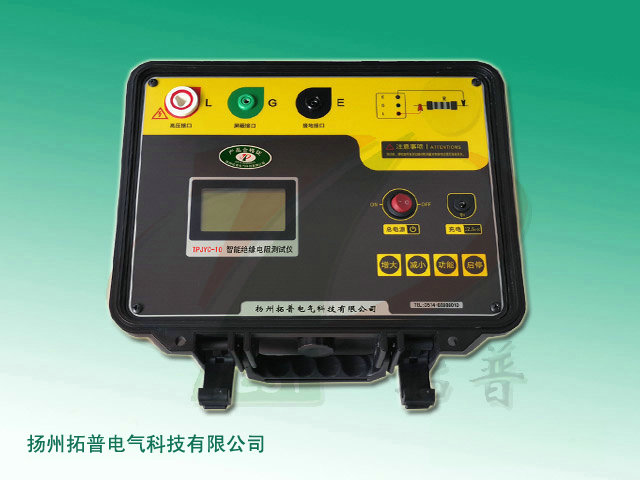

高壓絕緣電阻測試儀擁有完善的各種絕緣電阻指標測試功能、自設測試電壓功能、良好的抗干擾能力，在變電站等有強感應電環境下、以及在分布電容較大的使用場景下具有明顯優勢。儀表采用真彩觸摸屏，所有測試數據及電池電量同屏顯示一目了然，旋鈕開關和按鍵組合使得操作非常簡單。用戶無需費力記憶操作方法，點擊屏幕的“HELP”即可彈出操作方法，有效指引用戶操作儀表。產品適用于大容量、高壓、強感應電環境下電氣設備、輸電線路等大型設備的絕緣電阻測試。是電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電部門常用而不可少的儀表。
儀表的測試計時器自動記錄測試時間、存儲含有日期時間的測試結果，觸摸屏可以非常方便的查閱記錄的歷史數據，隔離的USB接口可將測試數據安全的上傳到PC機或手機，供用戶進行數據分析。儀表配置帶有雙層絕緣及屏蔽層的測試線，高壓棒配有可更換的鱷魚夾及鉤子，可適應各種測試場所。儀表采用堅固的雙層外殼結構，儀表外箱防護等級IP65，能防止運輸存儲過程中水分灰塵的侵入及防止撞擊有效保護儀表。
儀器作用
儀器適用于大容量、高壓、強感應電環境下電氣設備、輸電線路等大型設備的絕緣電阻測試輸出功率大，抗干擾能力強，在分布電容較大的場景下(如長電纜線)，以及強電磁干擾環境下(如變電站)，具有穩定的測試能力完善的測量指標：絕緣電阻(IR)、極化指數(PI)、吸收比(DAR)、步進(STEP)、斜坡(RAMP)、交直流電壓(V)自設置測量模式，可選擇PI、DAR計算公式，為用戶提供多種選擇。
功能特點
1、5寸觸摸彩屏，測試數據同屏顯示。測試操作及查詢歷史記錄非常方便；
2、絕緣電阻量程：0.005MΩ～5.0TΩ；
3、輸出額定電壓最多達7檔(50V，250V，500V，1kV，2.5kV，5kV)；
4、短路電流：5mA；
5、輸出功率大，抗干擾能力強，在分布電容較大的場景下(如長電纜線)，以及強電磁干擾環境下(如變電站)，具有穩定的測試能力；
6、完善的測量指標：絕緣電阻(IR)、極化指數(PI)、吸收比(DAR)、步進(STEP)、斜坡(RAMP)、交直流電壓(V)；
7、自設置測量模式，可選擇PI、DAR計算公式，為用戶提供多種選擇；
8、自設電壓模式:可自由設定測試電壓及測試時長，方便特殊場景需要；
9、電壓監視器：自動監測被測物帶電電壓。電壓超過36V自動禁止測試有效保護儀表和操作人員；
10、電流監視器：自動顯示測試回路的電流；
11、溫度監視器：自動顯示儀表箱內的溫濕度；
12、自動放電功能，測試后自動快速釋放被測物的充電電荷，無需外加放電回路；
13、大容量充電鋰電池組14.8V 5200mAh。以保障長時間測試工作；
14、大容量測試記錄存儲器，測試記錄可在本儀器直接瀏覽分析。可自動存儲具有測試日期、測試計時的實時測試數據共1000組；
15、USB通信上傳功能，記錄數據可上傳電腦進行存儲數據統計分析；
16、雙層外殼結構，堅固耐用，防護等級IP65(合上蓋子時)。
技術參數

功    能	絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；步進測試（STEP）；斜坡測試（RAMP）；電壓測試（V）。
電    源	DC14.8V，5200mAh 可充鋰電池
輸出電壓檔位	50V，250V，500V，1kV，2.5kV，5kV
自設輸出電壓	3500：40V～5kV，3500B：40V～10kV
輸出電壓精度	（5%～10%）±10V
絕緣電阻測試范圍	0.005MΩ～5.00TΩ
短路電流	5mA MAX
極化指數（PI）	有
吸收比（DAR）	有
步進（STEP）	有
斜坡（RAMP）	有
電壓測量	范圍：DC:0V～1000V；精度±5%rdg±3V 范圍：AC:0V～700V；精度±5%rdg±3V
實時電流示數	顯示測試電流值，電流顯示范圍：0.001nA～5mA
實時電壓示數	實時監測測試端子電壓，非測試狀態下電壓大于36V時禁止測試，以保護儀表及操作人員安全。
測試計時器	自動記錄測試時長，計時范圍：0s～9999s
測試時間	選擇DAR、PI測試選項后，在測得結果后立即停止測試；在自定義測試模式時，可自行設定測試時長；常規測試模式不限定測試時間，測試人員可手動終止測試。
自設測試時間	10秒～3600秒
存儲功能	自動存儲測試數據，可在本機顯示、回放保存的測試記錄。
USB通信	有，可通過USB線將測試記錄轉儲到PC中。
電池電量顯示	有電池電量顯示，電池電壓低時提醒及時充電
自動關機功能	開機15分鐘后自動關機
保護等級	合上蓋子IP65，打開蓋子IP40
抗噪聲/干擾	6mA
工作環境	-20℃～50℃；80%RH
存儲環境	-25℃～65℃；80%RH
絕緣電阻	50MΩ（1000v）（測試線路與外殼間）
耐 壓	AC 3kV 50Hz 1min（測試線路與外殼間）

信息整理：揚州拓普電氣科技有限公司
