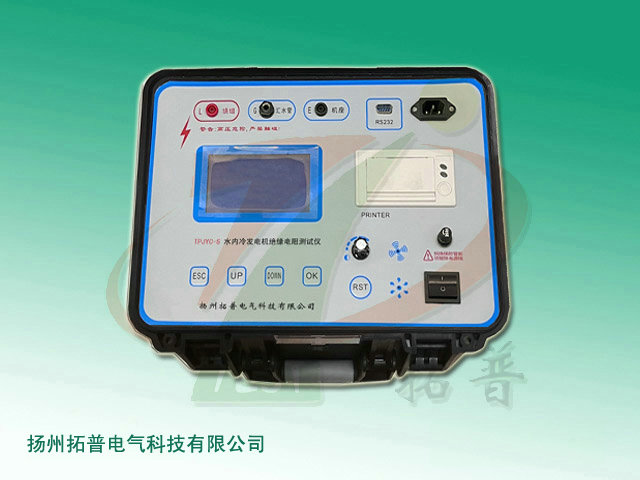

水內冷發電機絕緣電阻測試儀設計用于測量水內冷發電機定子繞組的絕緣電阻、吸收比、極化指數。該儀器采用微電腦控制，菜單操作，大屏幕液晶顯示，低壓屏蔽法測量，性能穩定，同時具有測試數據打印功能。
功能特點
1、采用微電腦控制，菜單操作，大屏幕液晶LCD點陣顯示，低壓屏蔽法測量，性能穩定，屬智能化儀表。
2、儀器自動測量R15、R60、R600的試驗數據，計算吸收比、極化指數，便于分析。
3、測試電壓為負高壓2500V，帶載能力強。繞組與匯水管間電阻（水阻）低至70kΩ時，測試電壓跌落＜10%。
4、測量范圍為0～100GΩ（2500V）。
5、可自動補償并消除水的極化電勢對測試結果的影響。匯水管與機座間電阻低至3kΩ時，仍能保證測量準確度。
6、模擬條指示與數字顯示相結合，形象的表明數據的變化趨勢及準確的測量結果，并顯示水阻。
7、隨時顯示測試時間，且每隔15秒蜂鳴器自動鳴叫提示。
8、測量完畢自動泄放高壓，高壓泄放時間不超過5秒。
9、自動測量環境溫度、空氣濕度及每次測試的日期與時間。
10、可保存60組測量結果，且數據長久保存不丟失。
11、自帶微型打印機，可對測量結果進行打印，免去了抄表工作。
12、具有全面完善的保護功能，工作可靠性高。
技術參數
1、額定測試電壓：負高壓2500V
2、輸出測試電壓：±10%
3、高壓帶載能力：負載70kΩ，電壓跌落＜10%
4、測量范圍：0～100GΩ（2.5kV）
5、準確度等級：10.0級
（1）0 ～ 50GΩ電阻范圍基本誤差：±（5%·Rx+2d）
（2）50～100GΩ電阻范圍基本誤差：±（10%·Rx+4d）
6、高壓顯示誤差：±（5%·Ux+1d）
7、溫度測量誤差：±0.5℃
8、濕度測量誤差：±4%RH
9、供電電源：AC 220V±10%，50Hz
10、耗電：＜250W
11、絕緣電阻：＞50MΩ（500V）（測試線與機殼間）
12、耐壓：AC3kV，50Hz，1min（測試線與機殼間）
13、工作溫度與濕度：0℃～+40℃ ＜85%RH
14、貯存溫度與濕度：-20℃～+50℃ ＜90%RH
備注：用戶可根據需要選購2500V/5000V雙電壓檔位款。
