- 直流高壓發生器
){kind=small}

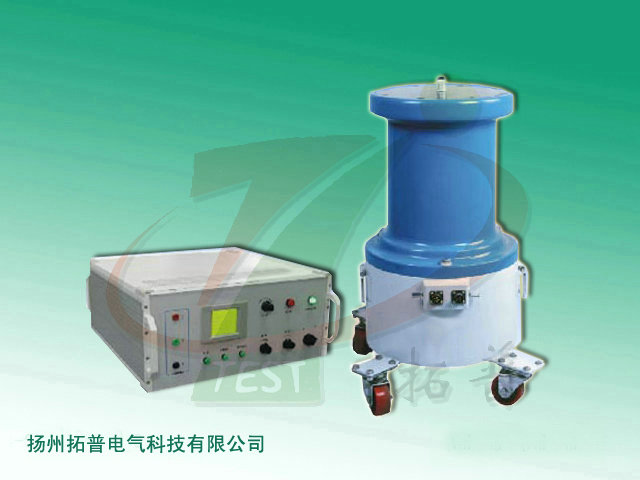

名稱：電機專用直流高壓發生器
型 號：TPZGF-F
TPZGF-F 水內冷發電機專用直流高壓發生器是針對水內冷發電機進行泄漏電流和直流高壓試驗而研制的。儀器特別設計了各種干擾電流的補償回路，試驗時可排除雜散電流和匯水管的極化電勢干擾的影響，能夠準確測量水內冷發電機繞組的泄漏電流。
詳細介紹
產品簡介
TPZGF-F 水內冷發電機專用直流高壓發生器是針對水內冷發電機進行泄漏電流和直流高壓試驗而研制的。儀器特別設計了各種干擾電流的補償回路，試驗時可排除雜散電流和匯水管的極化電勢干擾的影響，能夠準確測量水內冷發電機繞組的泄漏電流。發電廠對于發電機，進行直流試驗能靈敏有效的發現定子繞組端部缺陷和間隙性缺陷。它以成為電機繞組絕緣試驗中普遍采用方法。由于大型水內冷發電機匯水管傳導電流很大，且根據水質不同，一般在試驗電壓下電流達20～150mA不等，如果沒有足夠容量的直流高壓發生器，將無法升壓。
TPZGF-F 水內冷發電機專用直流高壓發生器還具有兆歐表功能，由于它的短路電流可≥20mA，足夠滿足水內冷發電機的絕緣電阻和吸收比的測量，是普通兆歐表無法替代的。
產品特點
1、 采用電壓大反饋，使電壓穩定度得到提高。同時提高了逆變頻率，降低了儀器和倍壓筒的體積和重量，更便于攜帶。
2、 采用中頻倍壓回路，應用PWM脈寬調制技術和大功率IGBT器件，并根據電磁兼容性理論，采用特殊屏*蔽、隔離和接地措施，使儀器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。
3、 測量數據用LCD 320×240點陣大屏幕顯示。
4、 內置2500V兆歐表功能，可測量吸收比和極化指數，電阻量程0-106MΩ誤差≤5%。
5、 自帶計時器。
6、 采用高質量元器件和通用型機箱，抗干擾能力強，美觀實用。
7、 倍壓筒采用專業技術研制，中頻變壓器經特殊設計，體積小容量大。
8、 采用特殊設計，大大增加了儀器的輸出電流和功率，以適應大容量負載的要求。
技術參數
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
TPZGF-F 水內冷發電機專用直流高壓發生器是針對水內冷發電機進行泄漏電流和直流高壓試驗而研制的。儀器特別設計了各種干擾電流的補償回路，試驗時可排除雜散電流和匯水管的極化電勢干擾的影響，能夠準確測量水內冷發電機繞組的泄漏電流。發電廠對于發電機，進行直流試驗能靈敏有效的發現定子繞組端部缺陷和間隙性缺陷。它以成為電機繞組絕緣試驗中普遍采用方法。由于大型水內冷發電機匯水管傳導電流很大，且根據水質不同，一般在試驗電壓下電流達20～150mA不等，如果沒有足夠容量的直流高壓發生器，將無法升壓。
TPZGF-F 水內冷發電機專用直流高壓發生器還具有兆歐表功能，由于它的短路電流可≥20mA，足夠滿足水內冷發電機的絕緣電阻和吸收比的測量，是普通兆歐表無法替代的。
產品特點
1、 采用電壓大反饋，使電壓穩定度得到提高。同時提高了逆變頻率，降低了儀器和倍壓筒的體積和重量，更便于攜帶。
2、 采用中頻倍壓回路，應用PWM脈寬調制技術和大功率IGBT器件，并根據電磁兼容性理論，采用特殊屏*蔽、隔離和接地措施，使儀器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。
3、 測量數據用LCD 320×240點陣大屏幕顯示。
4、 內置2500V兆歐表功能，可測量吸收比和極化指數，電阻量程0-106MΩ誤差≤5%。
5、 自帶計時器。
6、 采用高質量元器件和通用型機箱，抗干擾能力強，美觀實用。
7、 倍壓筒采用專業技術研制，中頻變壓器經特殊設計，體積小容量大。
8、 采用特殊設計，大大增加了儀器的輸出電流和功率，以適應大容量負載的要求。
技術參數
|
技術參數 / 規格
|
50/120
|
60/50
|
60/80
|
60/150
|
60/200
|
|
|
輸出電壓kV
|
50
|
60
|
60
|
60
|
60
|
|
|
輸出電流mA
|
120
|
50
|
80
|
150
|
200
|
|
|
輸出功率W
|
6000
|
3000
|
4800
|
9000
|
12000
|
|
|
電壓測量誤差
|
≤1.0%±一個字
|
|||||
|
電流測量誤差
|
≤1.0%±一個字
|
|||||
|
過壓整定誤差
|
≤1.0%
|
|||||
|
波紋系數
|
≤3.0%
|
|||||
|
電壓穩定度
|
≤1.0%
|
|||||
|
電源電壓
|
AC 220V±10% 50/60Hz
|
AC 380V±10% 50/60Hz
|
||||
|
機箱重量kg
|
11.5
|
25
|
||||
|
倍壓筒重量kg
|
24.0
|
65
|
||||
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
