系統概述
TZXZB-500kVA/200kV/2.5A 變頻串聯諧振耐壓試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。成套裝置廣泛應用于電力、冶金、石化、鐵路、承裝（修、試）電力設施企業等行業，適用于大容量、高電壓試品的交接試驗和預防性試驗。
適用范圍
1、10kV、35kV、110kV交聯聚乙烯電纜（XPLE）交流耐壓試驗。
2、35kV等級GIS交流耐壓試驗。
3、35kV等級發電機組、電力變壓器、互感器、套管、斷路器、開關的工頻耐壓試驗。
功能特點
1、成套裝置便于攜帶、干式結構、任意組合、綜合功能、一機多用。變頻調壓電源采用功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，同時系統也有很強的過載能力。
2、設備自動調諧功能強大。自動調諧時，從30Hz到300Hz自動掃頻，用戶能直觀地看到裝置調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，之后準確鎖定諧振頻率。
3、儀器能靈活整定試驗電壓、調頻范圍、加壓時間。既能快速找到諧振點，又能通過自動調壓控制試驗過程，安全性高。
4、裝置采用大尺寸彩屏顯示試驗數據、試驗狀態，并有實時操作步驟提示功能。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。試驗結果能計算出被試品電容值。自備微型打印機，具備試驗數據打印功能。
5、裝置保護功能完善，安全可靠高。具有過電流、過電壓及閃絡保護功能，可有效保護人身及設備安全。
技術參數
1、工作溫度范圍：-10℃～40℃
2、工作濕度范圍：≤90%RH 不結露
3、適應海拔高度：＜2000m
4、儀器工作電源：AC220V±10%單相、50Hz
5、功率電源電壓：AC380V±10%單相、50Hz
6、輸出電壓：0～200kV
7、輸出容量：0～500kVA
8、變頻電源輸出頻率范圍：20Hz～320Hz
9、成套系統工作頻率范圍：30Hz～300Hz
10、頻率調節分辨率：0.01Hz
12、裝置測量準確度：1.0級
12、噪聲：≤60dB
13、品質因數（Q值）：20～60
成套組成

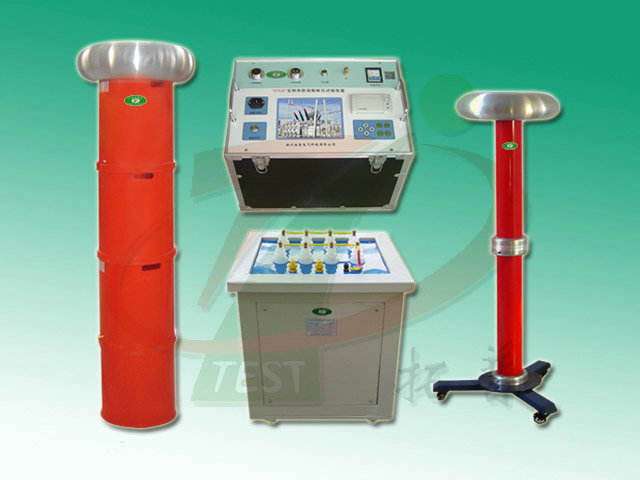

成套裝置主要由變頻調壓電源1臺、勵磁變壓器1臺、高壓電抗器4臺、電容分壓器1臺、附件箱1件組成。
注：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
